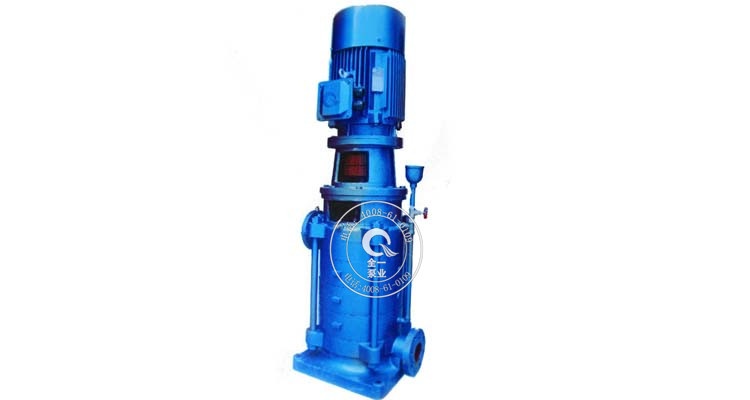

名称：DL型加厚型铸铁耐高压多级离心泵 高扬程清水增压泵
DL型耐高压多级离心泵系列的性能范围：
性能：1480 r/min
流量：9-504 m³/h
扬程:25-240 M
功率: 3-450 KW
输送介质：主要供吸送稀释的、清洁的、不腐蚀的的清水及物理化学性质类似水不含固体颗粒或纤维的液体,常用于高压水冲洗系统, 高扬程自来水增压, 清水增压, 大楼高楼层清水供给水.
工作条件:
最高工作温度:90℃
最大工作压力:2.4Mpa 耐高压
泵说明:
DL型多级清水离心泵,是采用了IS型泵的水力模型,为立式多级多节段式结构.螺杆把进水段,中段,出水段夹紧联成一体.水泵每一级装一个叶轮,一个导水叶. 轴向力采用水力平衡方法解决,残余轴向力由球轴承承受,用油脂润滑. 轴封采用软填料或机械密封.
泵的吸入口在下方,出水口在上方. 吸入口和出水口相对位置在出厂时按180°装配.用户可根据需要,调整出水段90°, 180°, 270° 的方向
该泵具有效率高,性能范围广,运转安全,平稳,占地面积小,安装维修方便等特点.
旋转方向:泵的传动是通过弹性联轴器由立式电机带动. 从电机端往泵的方向看, 水泵为顺时针方向旋转(200DL除外)
型号意义说明:
100DL72-20x4
100表示泵吸入口径100mm
DL表示高压多级离心泵
72表示泵设计流量72m³/h
20表示一级泵设计扬程20m
4表示泵的级数为4级
DL型立式高压多级离心泵 高扬程清水增压泵型号参数
型号Model
流量(m³ /h)
扬程(m)
电机功率(KW)
转速(r/min)
40DL6-12×2
4.9
6.2
7.4
25.2
24
22
1.5
1480
40DL6-12×3
4.9
6.2
7.4
37.8
36
33
2.2
1480
40DL6-12×4
4.9
6.2
7.4
50.4
48
44
3
1480
40DL6-12×5
4.9
6.2
7.4
63
60
55
4
1480
40DL6-12×6
4.9
6.2
7.4
75.6
72
66
4
1480
40DL6-12×7
4.9
6.2
7.4
88.2
84
77
5.5
1480
40DL6-12×8
4.9
6.2
7.4
100.8
96
88
5.5
1480
40DL6-12×9
4.9
6.2
7.4
113.4
108
99
7.5
1480
40DL6-12×10
4.9
6.2
7.4
126
120
110
7.5
1480
40DL6-12×11
4.9
6.2
7.4
138.6
132
121
7.5
1480
40DL6-12×12
4.9
6.2
7.4
151.2
144
132
11
1480
50DL6-12-12.5×2
9.0
12.6
18.0
27
25
22
3
1480
50DL6-12-12.5×3
9.0
12.6
18.0
40.5
37.5
33
3
1480
50DL6-12-12.5×4
9.0
12.6
18.0
54
50
44
4
1480
50DL6-12-12.5×5
9.0
12.6
18.0
67.5
62.5
55
5.5
1480
50DL6-12-12.5×6
9.0
12.6
18.0
81
75
66
5.5
1480
50DL6-12-12.5×7
9.0
12.6
18.0
94.7
87.5
77
7.5
1480
50DL6-12-12.5×8
9.0
12.6
18.0
108
100
88
7.5
1480
50DL6-12-12.5×9
9.0
12.6
18.0
121.5
112.5
99
11
1480
50DL6-12-12.5×10
9.0
12.6
18.0
135
125
110
11
1480
65DL30-15×2
18
30
36
33
30
26
5.5
1480
65DL30-15×3
18
30
36
49.5
45
39
7.5
1480
65DL30-15×4
18
30
36
66
60
52
11
1480
65DL30-15×5
18
30
36
82.5
75
65
11
1480
65DL30-15×6
18
30
36
99
90
78
15
1480
65DL30-15×7
18
30
36
115.5
105
91
15
1480
65DL30-15×8
18
30
36
132
120
104
18.5
1480
65DL30-15×9
18
30
36
148.5
135
117
22
1480
65DL30-15×10
18
30
36
165
150
130
22
1480
| DL型立式多级离心泵 | ||||
| 型号Model | 流量(m³ /h) | 扬程(m) | 电机功率(KW) | 转速(r/min) |
| 80DL54-20×2 |
32.4 54 65 |
42 40 36 |
11 | 1480 |
| 80DL54-20×3 |
32.4 54 65 |
63 60 54 |
15 | 1480 |
| 80DL54-20×4 |
32.4 54 65 |
84 80 72 |
22 | 1480 |
| 80DL54-20×5 |
32.4 54 65 |
105 100 90 |
30 | 1480 |
| 80DL54-20×6 |
32.4 54 65 |
126 120 108 |
30 | 1480 |
| 80DL54-20×7 |
32.4 54 65 |
147 140 126 |
37 | 1480 |
| 80DL54-20×8 |
32.4 54 65 |
168 160 144 |
45 | 1480 |
| 80DL54-20×9 |
32.4 54 65 |
189 180 162 |
45 | 1480 |
| 80DL54-20×10 |
32.4 54 65 |
210 200 180 |
55 | 1480 |
| 100DL72-20×2 |
50.4 72 90 |
45 40 36 |
18.5 | 1480 |
| 100DL72-20×3 |
50.4 72 90 |
67.5 60 54 |
22 | 1480 |
| 100DL72-20×4 |
50.4 72 90 |
90 80 72 |
30 | 1480 |
| 100DL72-20×5 |
50.4 72 90 |
112.5 100 90 |
37 | 1480 |
| 100DL72-20×6 |
50.4 72 90 |
135 120 106 |
45 | 1480 |
| 100DL72-20×7 |
50.4 72 90 |
157.5 140 126 |
55 | 1480 |
| 100DL72-20×8 |
50.4 72 90 |
180 160 144 |
55 | 1480 |
| 100DL72-20×9 |
50.4 72 90 |
202.5 180 162 |
79 | 1480 |
| 100DL72-20×10 |
50.4 72 90 |
225 200 180 |
75 | 1480 |
| 100DL108-20×2 |
72 108 126 |
46 40 36 |
22 | 1480 |
| 100DL108-20×3 |
72 108 126 |
69 60 54 |
30 | 1480 |
| 100DL108-20×4 |
72 108 126 |
92 80 72 |
37 | 1480 |
| 100DL108-20×5 |
72 108 126 |
115 100 90 |
45 | 1480 |
| 100DL108-20×6 |
72 108 126 |
138 120 106 |
55 | 1480 |
| 100DL108-20×7 |
72 108 126 |
161 140 126 |
75 | 1480 |
| 100DL108-20×8 |
72 108 126 |
184 160 144 |
75 | 1480 |
| 100DL108-20×9 |
72 108 126 |
207 180 162 |
90 | 1480 |
| 100DL108-20×10 |
72 108 126 |
230 200 180 |
90 | 1480 |
| DL型立式多级离心泵 | ||||
| 型号Model | 流量(m³ /h) | 扬程(m) | 电机功率(KW) | 转速(r/min) |
| 150DL150-20×2 |
108 150 180 |
45 40 34 |
30 | 1480 |
|
150DL150-20×3 |
108 150 180 |
67.5 60 51 |
37 | 1480 |
| 150DL150-20×4 |
108 150 180 |
90 80 68 |
45 | 1480 |
| 150DL150-20×5 |
108 150 180 |
112.5 100 85 |
55 | 1480 |
| 150DL150-20×6 |
108 150 180 |
135 120 102 |
75 | 1480 |
| 150DL150-20×7 |
108 150 180 |
157.5 140 119 |
75 | 1480 |
| 150DL150-20×8 |
108 150 180 |
180 160 136 |
90 | 1480 |
| 150DL150-30×2 |
108 150 190.8 |
63 60 54 |
45 |
1480 |
| 150DL150-30×3 |
108 150 190.8 |
94.5 90 81 |
75 | 1480 |
| 150DL150-30×4 |
108 150 190.8 |
126 120 108 |
90 |
1480 |
| 150DL150-30×5 |
108 150 190.8 |
157.5 150 135 |
110 | 1480 |
| 150DL150-30×6 |
108 150 190.8 |
189 180 162 |
132 | 1480 |
| 150DL150-30×7 |
108 150 190.8 |
220.5 210 189 |
160 |
1480 |
| 150DL150-30×8 |
108 150 190.8 |
252 240 216 |
185 | 1480 |
| 150DL180-30×2 |
108 180 216 |
64 60 55 |
55 | 1480 |
| 150DL180-30×3 |
108 180 216 |
96 90 82.5 |
75 | 1480 |
| 150DL180-30×4 |
108 180 216 |
128 120 110 |
110 | 1480 |
| 150DL180-30×5 |
108 180 216 |
160 150 137.5 |
132 | 1480 |
| 150DL180-30×6 |
108 180 216 |
192 180 165 |
160 | 1480 |
| 150DL180-30×7 |
108 180 216 |
224 210 192.5 |
185 | 1480 |
| 150DL180-30×8 |
108 180 216 |
256 240 220 |
200 | 1480 |
| 150DL200-20×2 |
120 200 240 |
45 40 35 |
37 | 1480 |
| 150DL200-20×3 |
120 200 240 |
67.5 60 52 |
55 | 1480 |
| 150DL200-20×4 |
120 200 240 |
90 80 70 |
75 | 1480 |
| 150DL200-20×5 |
120 200 240 |
110 100 87 |
90 | 1480 |
| 150DL200-20×6 |
120 200 240 |
132.5 120 104.5 |
110 | 1480 |
