常见管道泵的基础知识

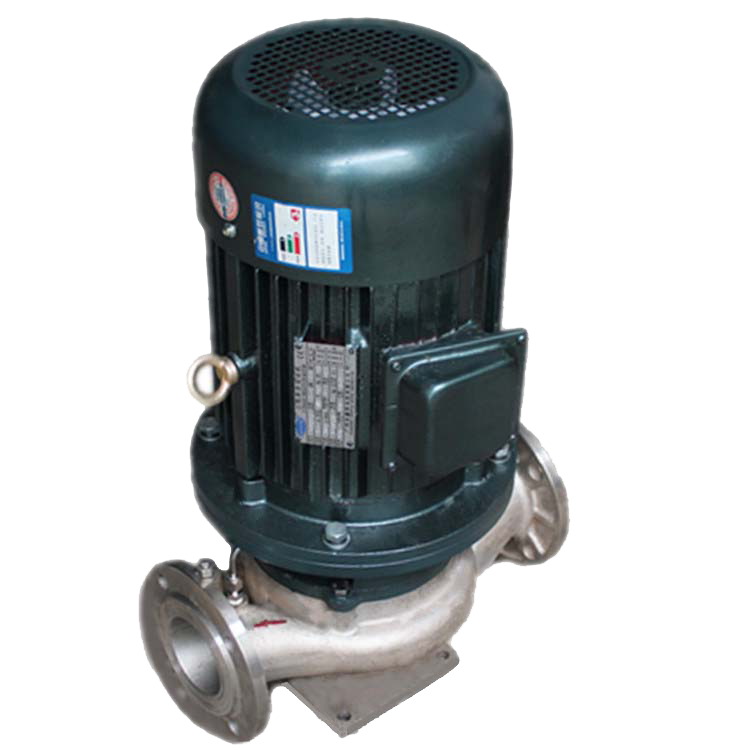

管道泵属于离心泵范畴之内，因其进出口在同一直线上，且通常进出口口径相同，仿似一段管道，可以安装在管道的任何位置，由此而得名。

接下来，我们了解一下关于管道泵的分类以及基本构造。

 一、管道泵的分类

1、清水管道泵单级单吸泵

用于高层建筑供水、供暖、工业和生活给排水、加压、工业管道泵加压输送、清洗、制冷和空调循环、供水设备和锅炉附近，使用温度通常要控制在80℃。

2、管道单级单吸热水泵

为冶金、化工、纸厂、木材、饭店、纺织、浴室、宾馆等部门高温热水锅炉的环形输送带IRG型单级单吸热水管道泵，使用温度一般不超过120℃。

3、管道单级单吸化工泵

用于纺织、制药、卫生、食品、化工、石油、炼油等行业输送化学腐蚀性液体的管道泵，使用温度不高于100℃，是取代传统化学泵的理想产品。

4、管道单级单吸油泵

是传统油泵的理想产品，适用于炼油厂、油库、化工及企事业单位动力部门输送油品及易燃易爆液体，使用温度需要在120℃之内运行。

5、管道高温油泵、管道高温化工泵、管道高温热水泵

是增加水冷却单元中的基础上形成的型号，运行使用温度可高达180℃甚至更高。

二、管道泵的构造

管道泵的基本构造是由六部分组成的，分别是叶轮、管道泵体、泵轴、轴承、密封环、填料函。

按照安装方式不同可分为立式管道泵和卧式管道泵。

1、叶轮

叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡试验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、管道泵体

管道泵体也称为泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架连接。

3、泵轴

管道泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、轴承

轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。

滚动轴承使用牛油作为润滑油剂加油要适当，一般为2/3～3/4的体积，太多会发热，太少又有响声并发热。

滚动轴承使用的是透明油作润滑剂的，加油到油位线。

太多油要沿泵轴渗出并且飘溅，太少轴承又要过热烧坏造成事故。

在水泵运行过程中，轴承的温度最高在85℃，一般运行在60℃左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理。

5、密封环

密封环又称为减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经过次间隙流向低压区，影响泵的出水量，效率降低。

间隙过小会造成叶轮与泵壳摩擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外缘结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函

填料函主要由填料、水封环、填料筒、填料压盖、水封管组成。

填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水不流到外面来，也不让外面的空气进入泵内，始终保持水泵内的真空。

当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却。保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意。
